Muundo na kazi kuu ya chumba cha kupulizia mchanga sehemu ya 1

Chumba cha kupulizia mchanga kinaundwa zaidi na: mwili wa chumba cha kusafisha cha kupulizia mchanga, mfumo wa kupulizia mchanga, mfumo wa kuchakata tena kwa kutumia nguvu nyingi, mfumo wa uingizaji hewa na kuondoa vumbi, mfumo wa kudhibiti kielektroniki, mfumo wa kupitishia vipuri vya kazi, mfumo wa hewa iliyoshinikizwa, n.k. Muundo wa kila sehemu ni tofauti, utendaji wa mchezo ni tofauti, maalum inaweza kuletwa kulingana na muundo na kazi yake.

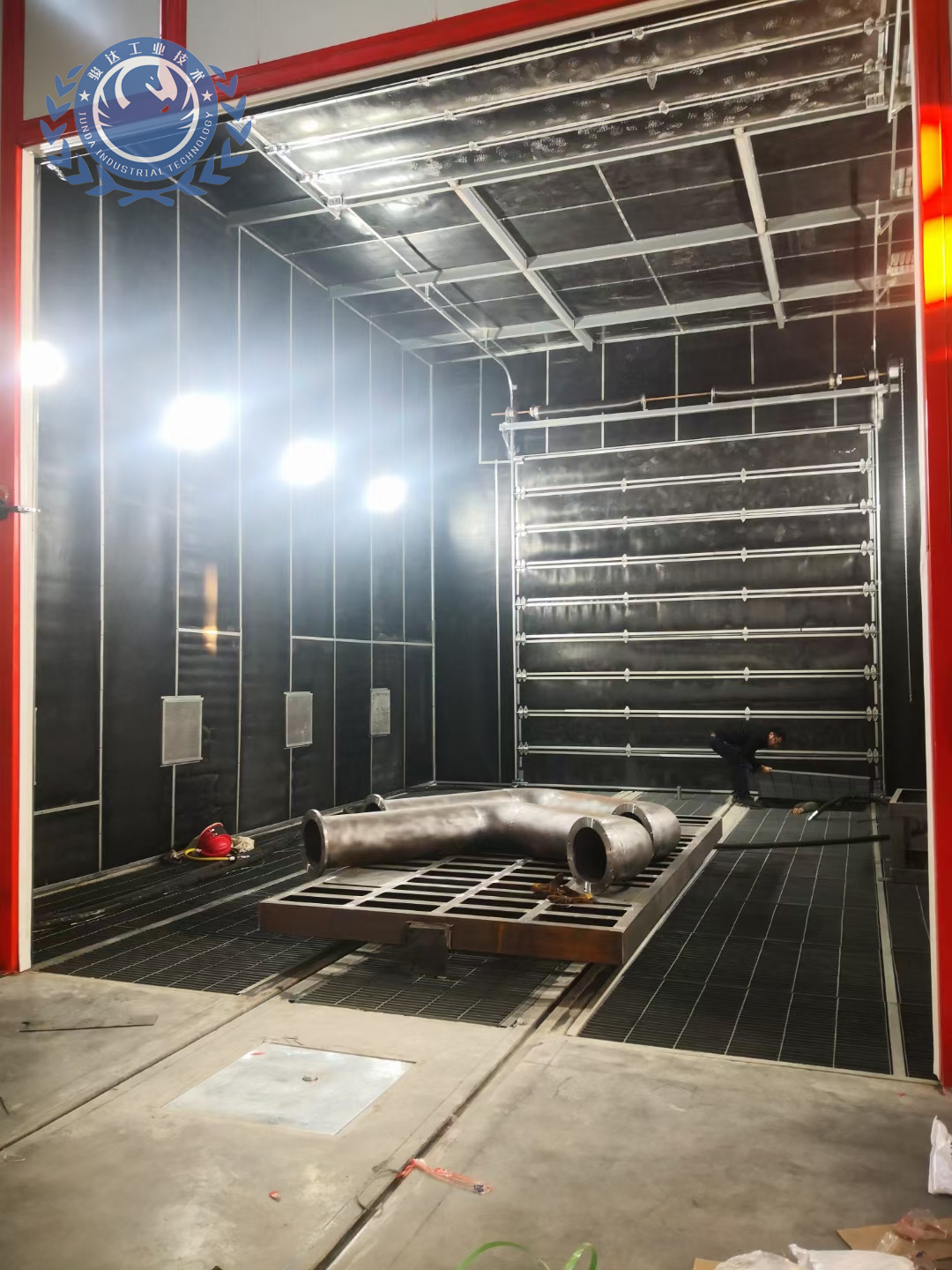

1. Mwili wa chumba:

Muundo Mkuu: Inajumuisha chumba kikuu, chumba cha vifaa, mlango wa kuingilia hewa, mlango wa mwongozo, mlango wa ukaguzi, sahani ya grili, sahani ya skrini, sahani ya ndoo ya mchanga, shimo, mfumo wa taa, n.k.

Sehemu ya juu ya nyumba imetengenezwa kwa muundo mwepesi wa chuma, mifupa imetengenezwa kwa bomba la mraba la 100×50×3 ~ 4mm, uso wa nje na sehemu ya juu vimefunikwa na bamba la chuma lenye rangi (bamba la chuma lenye rangi δ=0.425mm unene ndani), ukuta wa ndani umefunikwa na bamba la chuma la 1.5MM, na bamba la chuma limebandikwa kwa mpira, ambalo lina sifa za gharama nafuu, mwonekano mzuri na uendeshaji wa haraka wa ujenzi.

Baada ya usakinishaji wa mwili wa nyumba kukamilika, safu ya kifuniko cha mpira kinachostahimili uchakavu chenye unene wa 5mm huning'inizwa kwenye ukuta wa ndani na kuwekwa upau wa kukandamiza kwa ajili ya ulinzi, ili kuepuka kunyunyizia mchanga kwenye mwili wa nyumba na kuharibu mwili wa nyumba. Wakati bamba la mpira linalostahimili uchakavu linapoharibika, bamba jipya la mpira linalostahimili uchakavu linaweza kubadilishwa haraka. Kuna matundu ya asili ya kuingiza hewa juu ya uso wa juu wa nyumba na vipofu kwa ajili ya ulinzi. Kuna mabomba ya kutoa vumbi na milango ya kutoa vumbi pande mbili za nyumba ili kurahisisha mzunguko wa hewa ndani na kutoa vumbi.

Vifaa vya kulipua mchanga kwa mikono, mlango wa kuingilia mlango ulio wazi mara mbili, seti 1 kila moja.

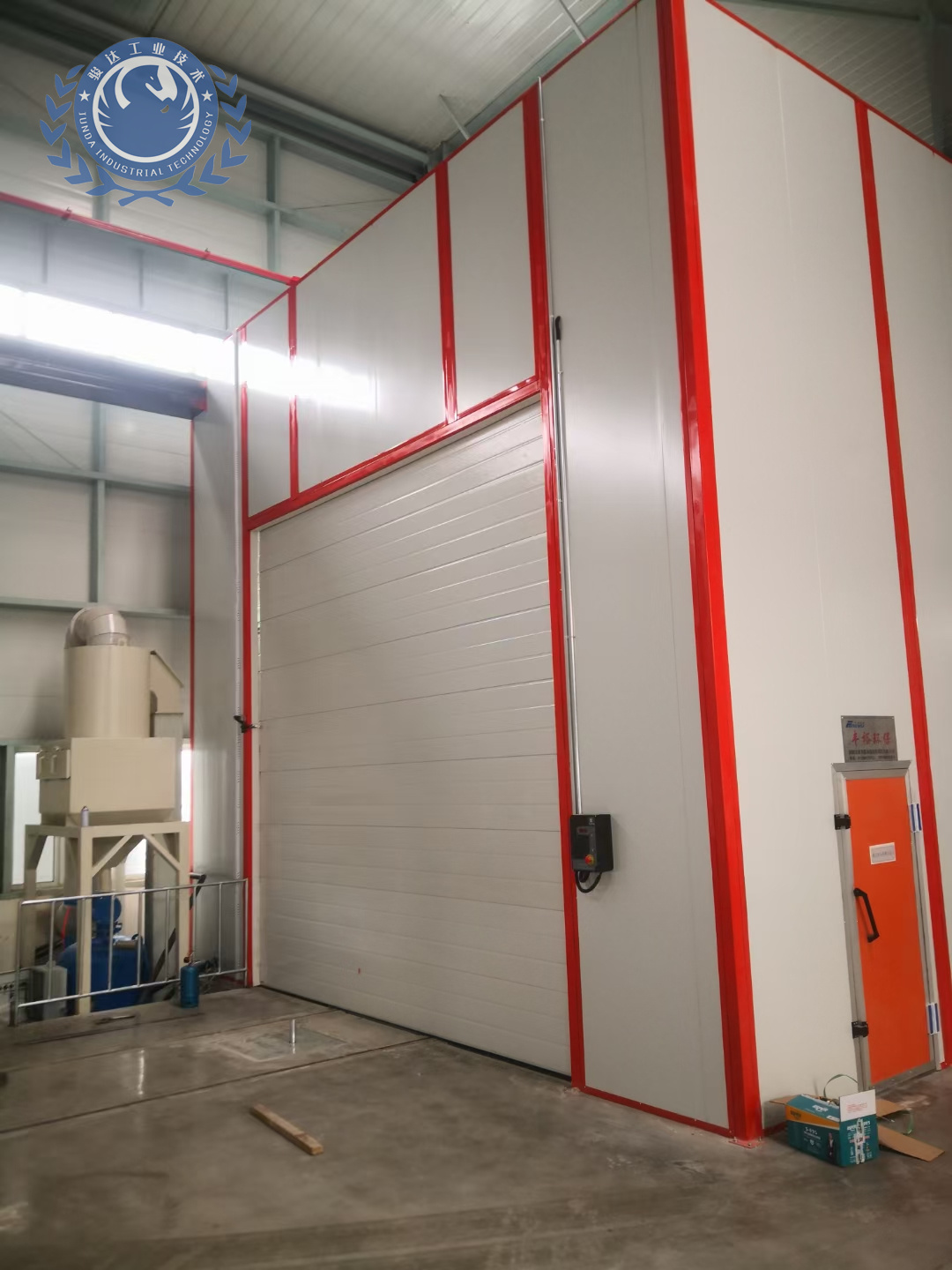

Ukubwa wa ufunguzi wa mlango wa vifaa vya kupulizia mchanga ni: mita 2 (W)×2.5 (H);

Mlango wa kuingilia hufunguliwa upande wa kifaa cha kulipua mchanga, ukubwa: 0.6m (W)×1.8m (H), na mwelekeo wa ufunguzi uko ndani.

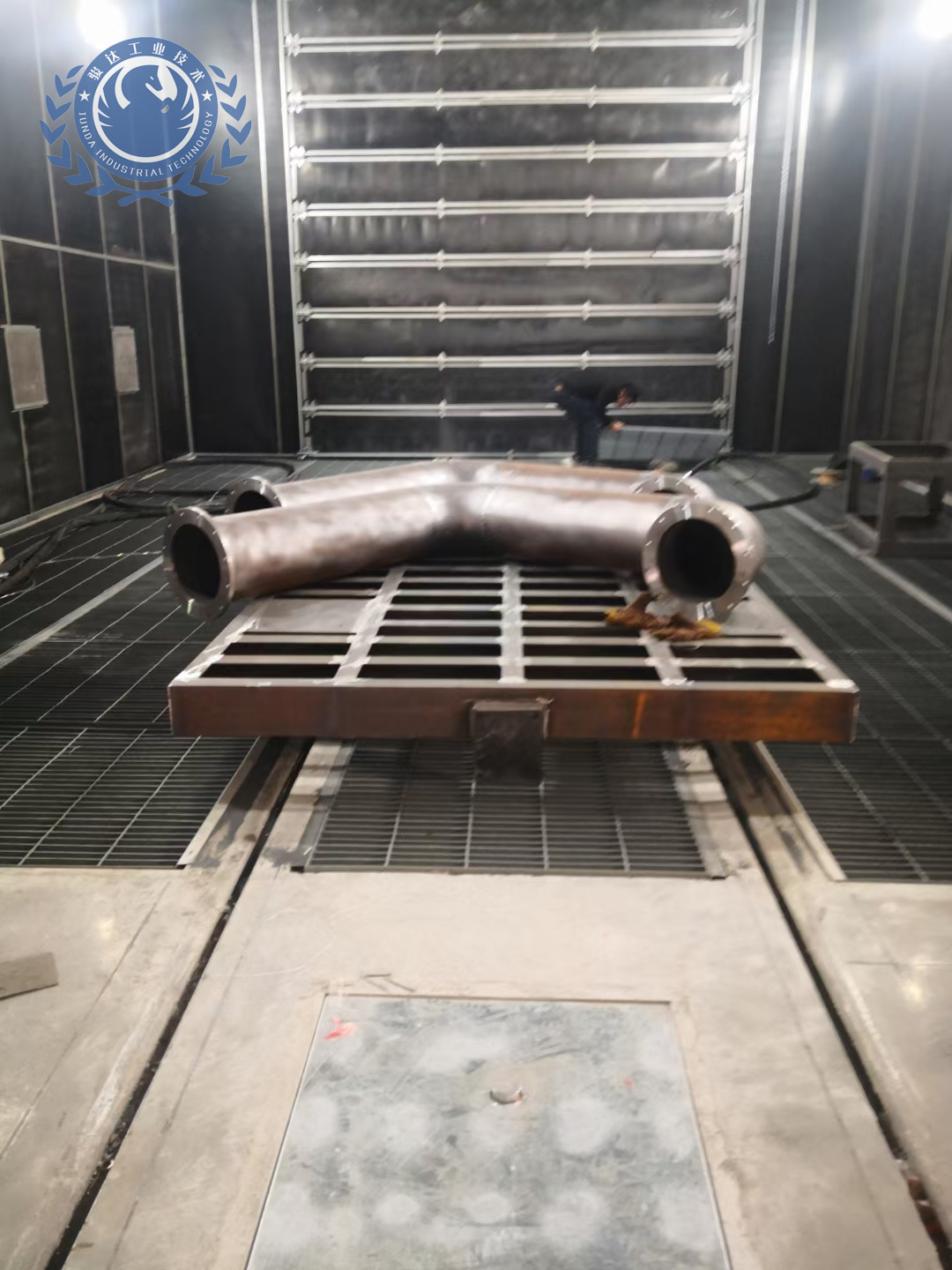

Sahani ya gridi: Sahani ya gridi ya chuma ya HA323/30 iliyotengenezwa na kampuni ya BDI imepitishwa. Vipimo vinatengenezwa kulingana na upana wa usakinishaji wa sahani ya ndoo ya kukusanya mchanga. Inaweza kuhimili athari ya nguvu ≤300Kg, na mwendeshaji anaweza kutekeleza shughuli za ulipuaji wa mchanga kwa usalama juu yake. Safu ya sahani ya skrini imewekwa juu ya sahani ya gridi ili kuhakikisha kwamba pamoja na mchanga, vifaa vingine vikubwa haviwezi kuingia kwenye sahani ya ndoo, ili kuzuia uchafu mkubwa kuanguka kwenye ndoo ya asali unaosababishwa na jambo la kuzuia.

Sakafu ya asali: yenye Q235, δ=3mm iliyounganishwa kwa sahani ya chuma cha pua, muhuri mzuri, baada ya kukamilika kwa jaribio la kukaza hewa, ili kuhakikisha kuchakata mchanga. Sehemu ya nyuma ya sakafu ya asali imewekwa na bomba la kurudisha mchanga lililounganishwa na kifaa cha kutenganisha mchanga, na kazi ya kurejesha mchanga ni kubwa kuliko kiasi cha dawa kinachoendelea, imara, cha kuaminika na cha kawaida cha bunduki mbili za kunyunyizia.

Mfumo wa taa: Safu ya mfumo wa taa imewekwa pande zote mbili za vifaa vya kulipua mchanga, ili mwendeshaji awe na kiwango bora cha taa anapolipua mchanga. Mfumo wa taa hutumia taa za dhahabu za halidi, na taa 6 za dhahabu za halidi zinazostahimili mlipuko zimepangwa katika chumba kikuu cha kulipua mchanga, ambazo zimegawanywa katika safu mbili na ni rahisi kudumisha na kubadilisha. Taa ndani ya chumba inaweza kufikia 300LuX.
